1. テーブルを取り付ける

必要に応じてオプション品の「標準テーブル」「特殊テーブル」を取り付けてください。

 

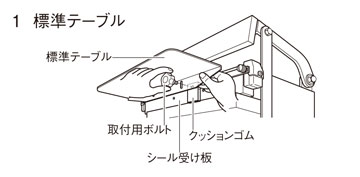

1-1. 標準テーブル（オプション品）

シール受け板に、取付用ボルトで固定してください。作業しやすい高さに微調整できます。

 

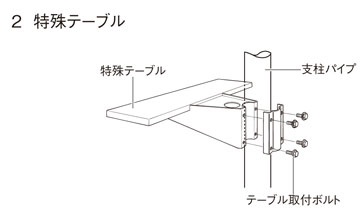

1-2. 特殊テーブル（オプション品）

支柱パイプにボルトで締め付けて固定します。
特殊テーブルは支柱パイプのシーラー頭部とPK本体部の間で取り付けることが可能です。 特殊テーブルを取り付ける場合は、PKユニットスライド軸を繋いでいるジョイントを外す必要があります。「PKジョイントの外し方」の手順でジョイントを外してから、ボルトにて特殊テーブルを支柱パイプへ取り付けてください。

 

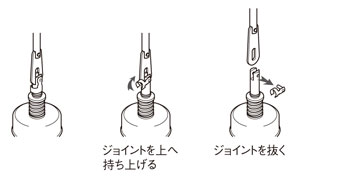

PKジョイントの外し方

1. ジョイントを右イラストのように上へ持ち上げます。

2. ジョイントを抜くとスライド軸との連結がはずれます。

 

2. PKタイマースイッチON

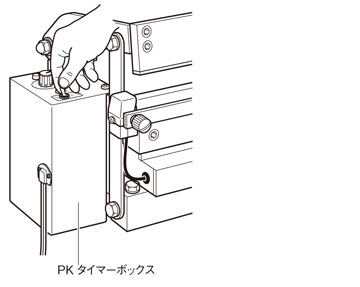

PKタイマーボックス上面にあるPKタイマーの電源スイッチをONにするとPKタイマーの電源ランプが点灯します。

 

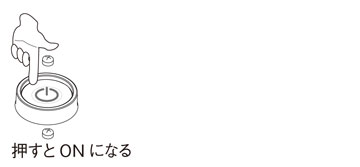

3. 電源スイッチON

フレーム胴体の上面にある電源スイッチを押してONにするとタイマーの電源ランプが点灯します。

 

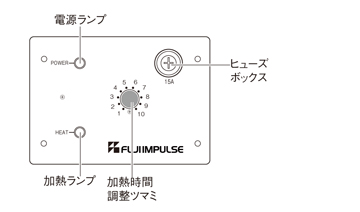

4. タイマーでシール条件を設定

タイマーで加熱時間を、PKタイマーで冷却時間を設定します。

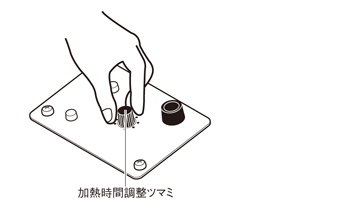

・ 加熱時間の設定

タイマー中央のツマミを回して設定します。
（0.1～1.6秒の範囲）
使用される包装フィルムの（袋）の材質により加熱時間は異なります。

 

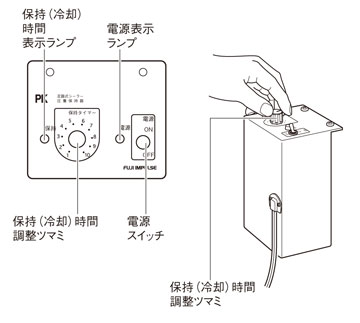

・ 冷却時間（PK -102の圧着保持時間）の設定

PKタイマーボックス上面にあるツマミを回して設定します。（0.1～5.0秒の範囲）
冷却時間は加熱時間の1.5～2倍の時間が必要です。

 

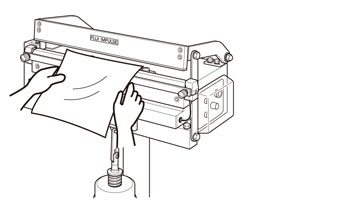

5. 袋をシール部にセットする

袋を両手で持ちシワがなくなるように両手でピンと張りながらシール部へセットしてください。

 

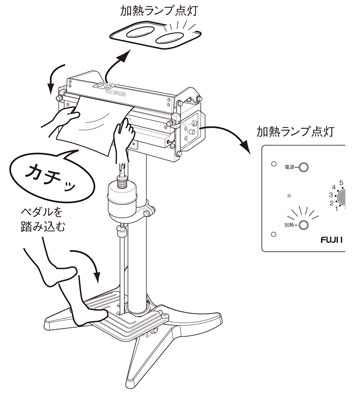

6. ペダルを踏む

カチッとマイクロスイッチが入る音がするまでペダルを踏み込みます。加熱ランプが点灯し加熱が開始されます。

 

7. ペダルから足を離す

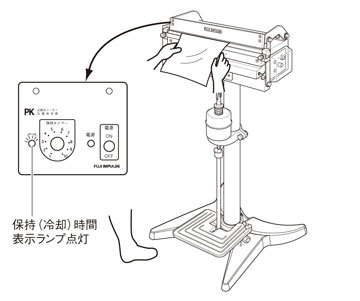

加熱が開始されると同時にPKタイマーの圧着保持ランプが点灯し、圧着保持が開始されますので、ペダルを踏み込むのを終了してください。

7.-1 加熱時間が終了すると加熱ランプが消えます。

7.-2 圧着保持が終了すると圧着保持ランプが消えます。

YCタイプ以外は 「 8.シールのできあがり  」の解説へお進みください。

 

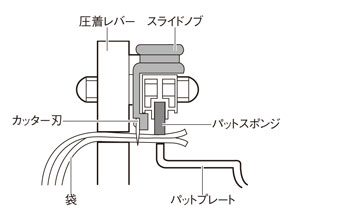

YCタイプの場合

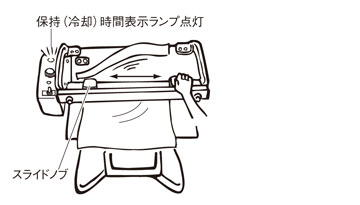

YCタイプは、圧着保持されている工程でスライドノブをスライドさせ、袋（フィルム）をカットしてください。
スライドノブは右からでも左からでもスライドさせることができます。

 

！注意

パットスポンジとパットプレートで確実に挟み込まれる所まで袋をセットしてください。

 

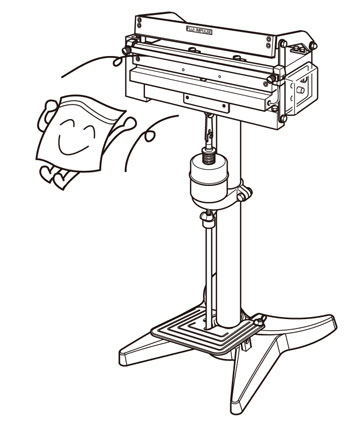

8. シールのできあがり

加熱・冷却（圧着保持）終了後、圧着レバーが上に上がれば（初期位置に戻れば）、シール完了です。

---

 

・ 作業が終了したら、必ず電源スイッチを押してOFFにしてください。

・ 長時間使用されない時は電源コードプラグをコンセントから抜いてください。
