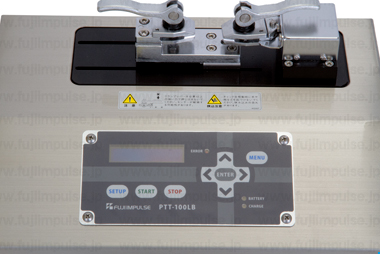

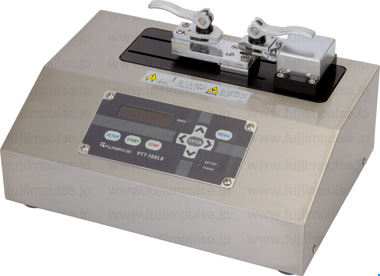

PTT-100LB

ピーティティ ヒャク エルビー

シール強度測定器

簡単操作でシール強度を測定　測定データをパソコンへ出力して管理。

 

 

 

 

 

 

 

 

 

■ PTT-100LBの概要

■ 従来シール強度の測定は

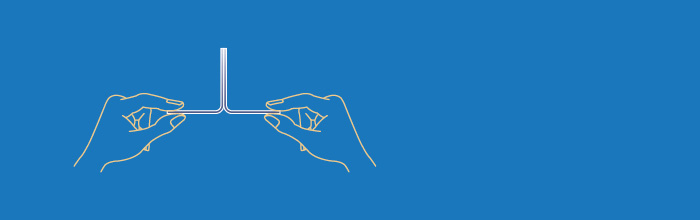

・ シール片を人が手で引っ張り確認する

・ シールチェッカー（浸透液）で漏れがないか確認する

と言う方法が主流でした。

しかし、食品偽装問題など社会的な背景からシールの確実性、信頼性が高く求められています。

このニーズにお応えすべく、高額となりがちな測定器からプラスチックフィルムに特化する必要な機能だけを搭載した「シール強度測定器：PTT-100」。

単にシール強度を測定するだけでなく、測定したシール強度情報をデータ化し、収集した測定データをパソコンを利用して保存・管理できる「シール強度測定器：PTT-100」の活用をご提案します。
充電池仕様モデルPTT-100LBは、
電源のない場所での設置、測定が可能で 幅広い用途で便利にお使いいただけることを期待しています。

 

PTT-100＝Peel Tensile Tester 100N　の頭文字から付称しました。

LB＝Lithium Ion Batteryの頭文字から付称しました。

 

富士インパルスシーラーのご使用とともに
シール強度測定ができる「シール強度測定器：PTT-100LB」の
導入をお勧めいたします。
PTT-100LBの 測定精度は
±0.2％ of FULL SCALE。
平均値の算出方法を国際規格EN868-5に対応させ、
測定項目には「シール幅測定機能」など充実した内容です。

 

■ PTT-100LBの特徴

 

 

  

 

・ JIS規格対応仕様（チャック間距離：50mm）

・ 電源の無い作業場所での設置、シール強度測定ができます。

  

 

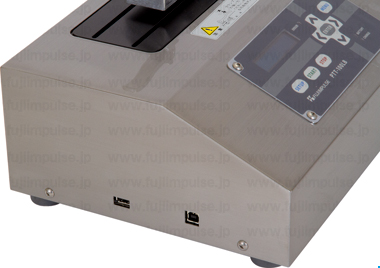

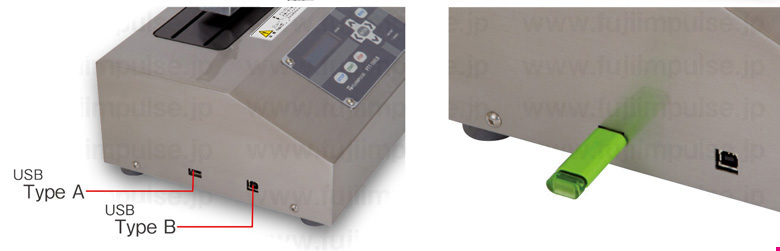

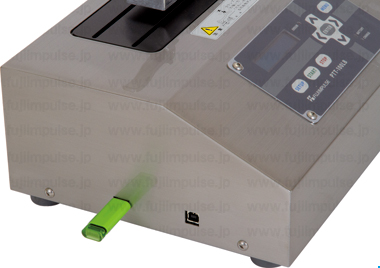

・ USB TypeAコネクタを装備し、USBメモリにデータ出力ができます。

  

  

 

USBケーブル接続でデータを転送することもできます。

  

 

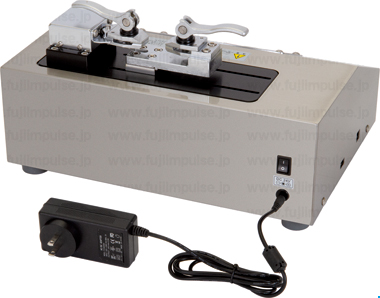

・ ACアダプタを附属、充電がなくなってもAC電源で継続使用する事ができます。

  

 

■ 主な使用用途

1 食品の包装現場

ボイル、レトルト殺菌などを行う前のピックアップ検査。

2 医療の包装現場

オートクレープ（高温・高圧下）で滅菌処理を行う前の滅菌バッグのシール強度検査。

3 製袋工場

袋が適正強度で製袋加工されてるかシール強度検査を行い、ロット毎にデータ管理。

 

■ 簡単な測定作業

※ 以下の使い方の解説はご購入前のご検討サポートとして、製品の操作方法を簡単に紹介しています。
ご購入後、製品をご使用になる場合は必ず「取扱説明書」をよくお読みいただきご使用ください。

 

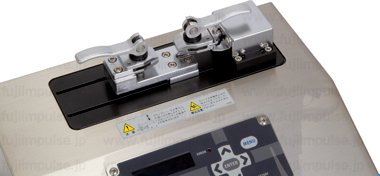

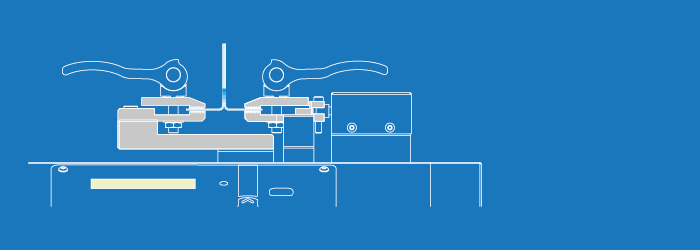

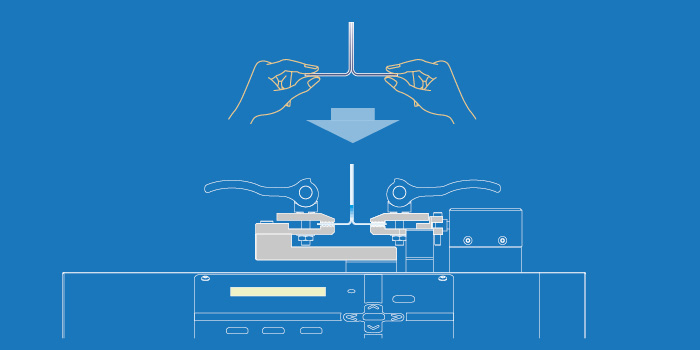

1 附属の「試験片セット治具」で "チャック部" に作成した試験片を挟み込み固定します。

  

 

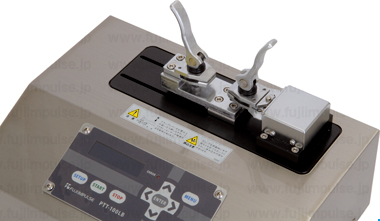

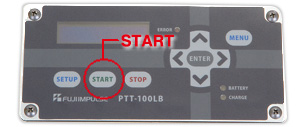

2 「START」ボタンを押すと向かって左側のチャック部がスライド移動、フィルムを引っ張り、シール強度を測定します。
測定したシール強度データはPTT-100の内部メモリに保存されます。

  

 

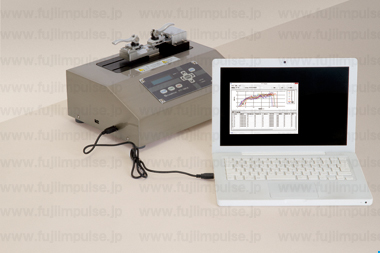

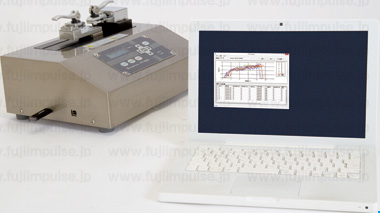

3 製品附属の「USBケーブル」でパソコンとPTT-100を接続します。製品附属のアプリケーションソフト「PTT-Master」をパソコンで起動させ、測定データを転送したり、保存、維持・管理することができます。

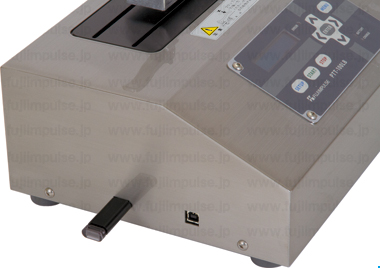

PTT-100LBは、USB TypeAコネクタを装備していますのでUSBメモリに測定データを出力することができます。

 

もう少し詳しくご紹介「 PTT-100LB：製品操作方法（取扱説明書からの抜粋）  」

 

■ 便利な機能を多数装備

便利に簡単にお使いいただけるようPTT-100は以下のような機能を備えています。

1 複数の試験パターンをあらかじめ最大5件まで登録できます。 また、試験条件や判定基準の異なる試験片で測定する場合の設定条件の変更を簡単に行うことができます。

例）PATTERN1

2 始業時などに簡単に測定機能を点検できる「日常点検機能」を搭載しています。

3 測定の終わりを自動で判断します。

4 試験カウンターを表示。サンプル数が多い場合の識別に大変便利にご活用いただけます。

5 測定終了後、自動でチャック部が初期位置に戻ります。

 

■ パソコンを利用し、測定データを保存・管理
  データ管理アプリケーションソフト；PTT-Master

 

PTT-100LBとパソコンをUSBケーブルで接続しデータを転送、製品附属の測定データ管理アプリケーションソフト『PTT-Master』を使用して、パソコンでデータの維持・管理を行うことができます。
PTT-100LBは、USB TypeAコネクタを装備していますのでUSBメモリに測定データを出力することができます。

  

 

「PTT-Master」は、測定したデータをグラフ表示や表形式表示ができます。また、同じ試験サンプルを複数検査する場合などに重宝する「平均値」「最小値」「標準偏差」等を表示する機能を備えています。

・ PTT-Master対応機種：USB2.0 / 1.1インターフェイスを装備し、Windows® 8.1 / 10 が動作するPC / AT互換機。

上のイラスト画像をクリックしていただくと大きな画像で「PTT-Master」のパソコン画面表示を確認していただけます（別ウィンドウまたは別タブが開きます）

 

■ 便利な測定用ツール

1 フィルムカット治具（製品附属）＝簡単に試験片を作成することができます。
シール強度を測定したい袋にフィルムカット治具を重ねて置き、治具のガイド窓に沿ってカッターなどで切ると測定用試験片ができあがります。

 

2 試験片セット治具（製品附属）＝ 試験片セット治具はチャック部の構造にマッチした形状に試験片を保持できますので、試験片をPTT-100のチャック部にセットする作業を容易に行うことができます。

 

  

 

3 フィルムカット用2連ハサミ（オプション品）＝試験片の作成が容易に行えます。15 mm幅カット専用です。

 

●フィルムカット用2連ハサミの使い方

①シールしたフィルムを2連ハサミで15 mm幅にカットします。

  

 

②通常のハサミで試験片に適した長さ（高さ）でカットして試験片を作成します。

  

 
