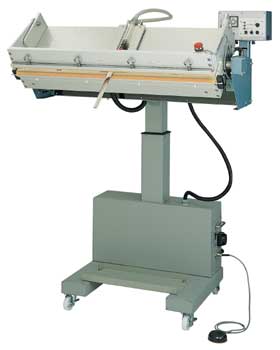

FiL-NT、NTW、NTGシリーズ 1992年モデル
電動・(ガス充填)長尺脱気シーラー
大きな袋をシーケンサ制御で確実にシーリング。
販売期間:1992年~2005年12月製造終了
FiL-NT:後継製品:LOS-NTシリーズ_2005年モデル
FiL-NTW:後継製品:LOS-NTWシリーズ_2005年モデル
主な特徴:各製品共通の特徴
用途・特長:脱気(ガス充填)大袋用シーラー
操作方法:電動・エアシリンダ駆動
包装形態:シール専用&脱気(NTGのみ&ガス充填)
使用回数/日:1000袋以下
袋サイズ(最大):60 cm、80 cm、1 m、1.2 m
最終モデル:Cタイプ
包装可能な包材(2枚以上あわせての合計):
片側加熱式
PE : 0.4 mm、
PP : 0.3 mm、
NY : 0.3 mm、
PVA : 0.3 mm、
その他ラミネート : 0.4 mm
上下加熱式
PE : 0.6 mm、
PP : 0.4 mm、
NY : 0.4 mm、
PVA : 0.4 mm、
その他ラミネート : 0.5 mm
1 シール部が電動で上下します。スクリュージャッキ方式を採用し、高さ及び質量を軽減したコンパクトなボディ。
シール面の高さ調整範囲
垂直:800~1370 mm
水平:1010~1580 mm
2 シール部の角度が0~90 °にハンドル操作で無段階調整が可能。
3 脱気ノズルはシーラー中央部に配置。
4 シーラー頭部が回転しない角型支柱パイプを採用。
5 袋のシワを機械が伸ばした後にシールができるテンションアームをメーカーオプションで設定。
主な特徴:バリエーション別の特徴
真空ポンプ及びイジェクターの能力はメーカーカタログ値です。
■ FiL-NTシリーズ
真空ポンプで脱気を行います。包装内容物が固形物で、真空度を高める場合に効果的です。
用途:
半導体、精密部品、容器類、クッション材、ふとん、毛布、衣料、食品原料、乾燥野菜インスタント食品、豆類 など
真空ポンプ能力:
・ 排気速度:180 L/min
・ 到達真空度:−90.3 kPa
適合コンプレッサー(オプション):
・ 0.75 kW 75 L/min 490 kPa以上
■ FiL-NTWシリーズ
コンプレッサーのエアを動力源として イジェクター で脱気を行います。水物、粉物などの脱気包装及び脱気時間を短くしたい場合に効果的です。(但し、真空ポンプ脱気と比較して時間は短くなりますが、到達真空度は低くなります。)
用途:
餡、クリーム状製品、果汁、各種粉体、
海産物、佃煮、タレ、レトルト食品、惣菜、
食品原料、化学薬品、肥料、飼料 など
イジェクター能力:
・ 排気速度:1550 L/min
・ 到達真空度:−56.9 kPa
適合コンプレッサー(オプション)
・ 1.5 kW 165 L/min 540 kPa以上
■ FiL-NTGシリーズ
真空ポンプで脱気を行いながら、不活性ガスを封入できます。酸化腐敗防止に効果的です。
(脱酸素材を併用すればより効果的です。)
用途:
半導体、精密部品、容器類、クッション材、ふとん、毛布、衣料、食品原料、乾燥野菜インスタント食品、豆類 など
真空ポンプ能力:
・ 排気速度:180 L/min
・ 到達真空度:−90.3 kPa
適合コンプレッサー(オプション)
・ 0.75 kW 75 L/min 490 kPa以上
参考:イジェクター内の空気の流れ
高圧縮空気をノズルの中で機械外部排出側の方向に噴射するとノズル内の気圧の変化が発生し、ノズル全体がその方向に引っ張られる空気の流れが生じる現象が発生します。イジェクター脱気方式はその現象を利用したものです。
真空ポンプの約3倍の脱気速度が得られますが、得られる真空度は、真空ポンプの約2分の1となります。
オプション
■ テンションアーム
袋の両端にテンションアームをセット。シール行程に進みますとテンションアームが左右に広がり、袋をピンと左右に張った状態西桝宇。左右に張られた状態のままシールしますので、シール仕上がりが美しく、シールミスの発生が減少します。
■ プリンター:2列印字器取付可能 メーカーオプション
本体受注時に外側2列印字器=FEP-Aがメーカーオプションで取り付けすることができます。(ご購入後の取り付けはできません)
シールと同時に「製造年月日」や「賞味期限」などの印字を行うことができるようになります。FEP-Aは加熱した「活字」でカーボンを焼き付けるホットプリントタイプの印字器です。
安全対策
■ 非常停止スイッチ装備
異常発生時、非常停止スイッチを押すと、ブレーカーがOFFになり電源が遮断され、レバーは初期状態に戻ります。
■ ロック機構付きのキャスター
FiLシリーズにはロック機構付きのキャスターを標準装備していますので作業場所の移動に便利で作業場所決定後は安定した設置状態で作業を行うことができます。
