クリーンルーム用シーラーのフラッグシップモデル。
「クリーン度クラス1000」に対応。
加熱温度コントロール機能を標準搭載し高精度のシーリングを実現。
クリーンルーム内での包装に求められる様々なニーズに対応すべく開発した製品です。

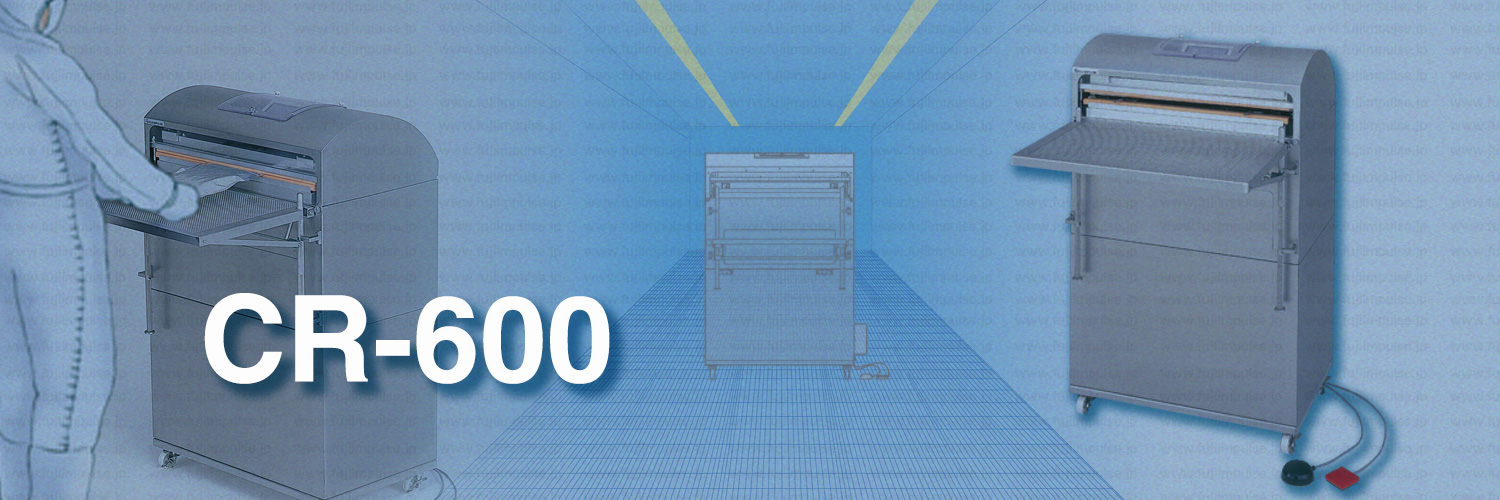

CR-600シリーズ 2001年モデル
シーアール ロッピャク シリーズ
クリーンルーム用真空ガス充填シーラー

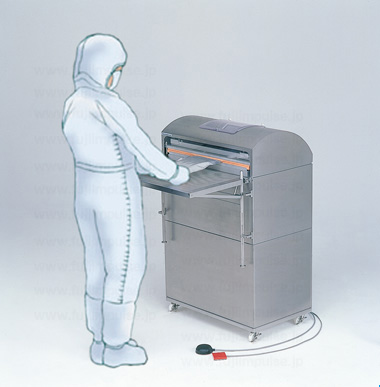

写真はCR-600 2001年モデル プロトタイプです
掲載カタログ
＝No.0011：クリーンルーム用真空ガス充填シーラーカタログ
主な特徴
用途・特長：クリーンルーム用真空ガス充填シーラー
操作方法：電動・エアシリンダー駆動
包装形態：シール専用&真空&ガス充填
機種選定目安使用回数/日：電動・エア駆動＝1000袋以下
袋サイズ（最大）：60 cm以下
最新タイプ：Aタイプ
包装可能な包材（2枚以上あわせての合計）：
CR-600
PE : 0.4 mm、
PP : 0.3 mm、
NY : 0.3 mm、
PVA : 0.3 mm、
その他ラミネート : 0.4 mm
CR-600-10W
PE : 0.6 mm、
PP : 0.4 mm、
NY : 0.4 mm、
PVA : 0.4 mm、
その他ラミネート : 0.5 mm
■CR-600シリーズ 2001年モデルの概要
富士インパルス；クリーンルーム用シーラーのフラッグシップモデルとなるCR-600シリーズ 2001年モデルは「クリーン度クラス1000」に対応し、クリーンルーム内での包装に求められる様々なニーズに対応すべく開発した製品です。
また、弊社が開発したオンパル（＝加熱温度コントロール機能）を標準搭載し、高精度なシーリングを行うことが可能です。
CR-600シリーズは「クリーンルームにおけるシーリング需要」への富士インパルスの一つの回答とも言える製品です。
■ 加熱温度コントロール機能（オンパル）
を標準装備
シール加熱温度：60～200 ℃、シール冷却温度：40 ℃～加熱温度設定値 の範囲で設定ができます。
■ 集中排気ダクト用フランジ を標準装備
■ 摺動部の独立
稼動部品が互いに摺れることのない構造で、金属の微粉などが発生しません。
■ シリンダーの直引き加圧方式
■ 各部品をユニット化
■ HEPAフィルター（オプション）取付けで廃棄エア粒子をカットできます
■ オールステンレスボディ
■ 機械温度調整器搭載
異常加熱（加熱時間：4秒以上、加熱温度220 ℃以上）した場合、漏電ブレーカーを切断します
■ 簡単に高さ調整可能なテーブル
テーブル固定用バーに沿わせてスライドさせテーブルの高さを調整する固定方法を採用し、
高さ調整が非常に楽に行えます。
テーブルは パンチングテーブル を採用。
■ ヒーター断線時画面表示機能搭載
ヒーターが断線した場合は液晶画面表示で知らせます。
■ iヒーターを採用
熱源であるヒーターに熱膨張が低い素材を使用した「iヒーター
」を採用しました。伸びの少ないiヒーターを採用することでヒーターへの負担が少なくなり、ヒーター折れを軽減します。また、ヒーターと接触する温度センサーなどの周辺部品の高寿命化を図ることができます。
オプション
1 オプション・仕様変更1：エア源内蔵仕様
コンプレッサー内蔵（ダイヤフラム式、DOA-P501-DB）
リリーフ弁設定圧力 0.31～0.33 MPa・吐出流量 31 L/min（ポンプ単体でのカタログ値）
別途、ドレンチューブを出す必要があります
2 オプション・仕様変更2：外部真空仕様
外部真空源、接続カプラーKK4S型（SMC）を使用しています
3 オプション・仕様変更3：HEPAフィルター仕様
HEPAフィルタを通してクリーンルーム内に排気します
定期的なフィルタの交換が必要です
4 オプション・追加：テンションノズル
2本のノズルがセットした袋（口部分）を横方向に引張り、袋を左右に張った状態ですることができ、シワを作らずシールすることができます。
安全対策
■ 過熱防止装置
・ ヒーターに対する通電が4秒以上続くと漏電ブレーカをOFFにします
・ 温度センサーと温調器によりヒーター部が220 ℃以上になると自動的にシーケンサーが漏電ブレーカーをOFFにし、漏電ブレーカーをONした時にエラー表示を出します
・ 3秒以上通電しているにもかかわらず設定温度に達しなかった場合、コントローラーでエラー表示を出します
■ 加熱信号
・・・レバーが降下したと同時に通電を行うため、シリンダー下部センサーとマイクロスイッチによる二重構造になっています
■ レバー駆動方式
・・・レバー下降時はスプリングにて下降し、シール時には¢ 80シリンダー出力を使用しています
■ 異常時復帰
・・・チャックバー下降時にフットスイッチから足を離すとチャックバーが上がります
■ 異常感知自動復帰
・・・レバー下降時にシール部に異物（指など）を挟み、次の工程に移れない場合は1秒後に作業待ち受け画面に戻ります
■ 非常停止スイッチ
・・・作業時に非常停止スイッチを押すと漏電ブレーカをOFFにします
