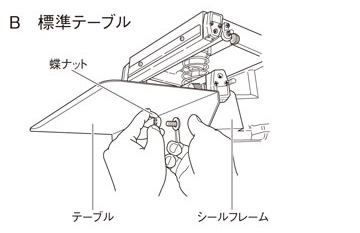

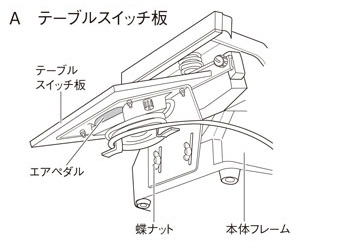

1 テーブルを取り付ける

必要に応じて「テーブルスイッチ板※1」「標準テーブル※2」「特殊テーブル（オプション品）」を取り付けてください。

※1＝OPL-200,OPL-300シリーズだけへ取り付け可能です。

※2＝OPL-450-5だけに標準装備しています。

 

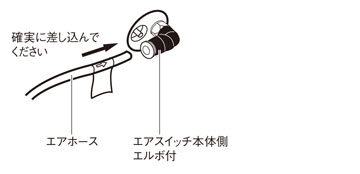

2 エアホースを差し込む

エアペダルホースをエアスイッチ本体側のエルボに確実に差し込んでください。

 

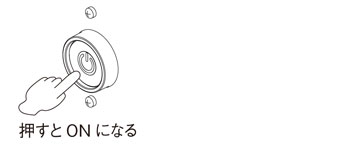

3 電源スイッチON

共通フレーム横の電源スイッチを押してONにするとコントロールユニットのディスプレイ表示の文字が点灯します。

 

4 操作方法の選択

コントロールユニットの「連続運転ON/OFF」ボタンでマニュアル操作か連続運転かの選択ができます。OPL-200、OPL300シリーズのマニュアル操作は「テーブルスイッチ板操作」も選択できます。

 

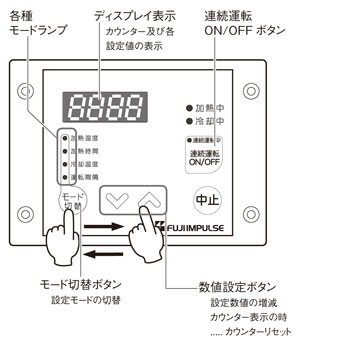

5 コントロールユニットでシール条件の設定

コントロールユニットで加熱温度・加熱時間（加熱温度保持時間）・冷却温度・運転間隔時間を設定します。
袋（フィルム）の材質、厚さなどにより設定値は変わりますので、異なる袋（フィルム）を使用される時はその都度設定してください。

モード切替ボタンを押すと

■カウンター数→■加熱温度→■加熱時間（加熱温度保持時間）→■冷却温度→■運転間隔時間

の順にディスプレイに表示されます。

表示させたモードのランプが点灯します。どのモードのランプも点灯していない時はカウンターモードに設定されている時です。

5-1 加熱温度の設定

・ 「加熱温度」モードにして、▲、▼キーで数値を加減して設定します。［60～250℃の範囲］

・ 使用される包装フィルム（袋）の材質により適切なフィルム溶融温度は異なります。

・ シールができる最低の温度に設定してください。

 

5-2 加熱時間（加熱温度保持時間）の設定

・ 「加熱時間（加熱温度保持時間）」モードにして、▲、▼キーで数値を加減して設定します。［0.0～5.0秒の範囲］

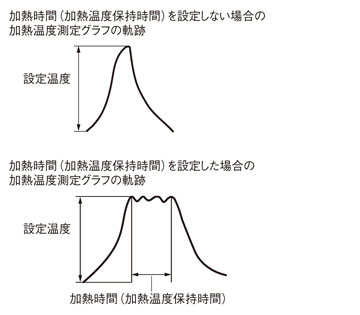

・ 温度制御における加熱時間（加熱温度保持時間）とは設定された温度を維持させる時間のことで、通常は、加熱時間（加熱温度保持時間）を設定しなくても（加熱時間を0.0秒にしても）シールはできます。
包装フィルム（袋）に厚みがあり、加熱温度を上げてもシールができない場合やシールができてもフィルムがダメージを受けている場合などに加熱時間（加熱温度保持時間）を設定する効果が期待できます。

 

5-3 冷却温度の設定

・ 「冷却温度」モードにして、▲、▼キーで数値を加減して設定します。［40～250℃の範囲］

・ 冷却温度は充分にとってください。

5-4 連続運転・運転間隔時間の設定

・ 「連続運転」のモードにして、▲、▼キーで数値を加減して設定します。［0.1～5.0秒の範囲］

・ 連続運転モードで使用する時だけ設定します。

 

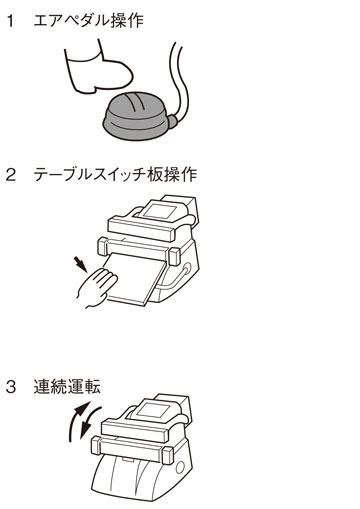

6 選んだ操作方法でシールを行う

1 エアペダル操作

袋をシール部にセットし、エアペダルを踏むと圧着レバーが降りて、シール工程に入ります。

2 テーブルスイッチ板操作

袋をシール部にセットし、テーブルスイッチ板の指定の位置（表示シールが貼ってあります）を軽く押さえると圧着レバーが降りて、シール工程に入ります。

3 連続運転

コントロールユニットで設定した時間の間隔で圧着レバーが連続して降りてきます。そのタイミングに合わせて袋をシール部にセットし、シール作業を行ってください。「連続運転ON/OFF」ボタンをOFFにすると作動が停止します。

---

 

・ 作業が終了したら、必ず電源スイッチを押してOFFにしてください。

・ 長時間使用されない時は電源コードプラグをコンセントから抜いてください。
