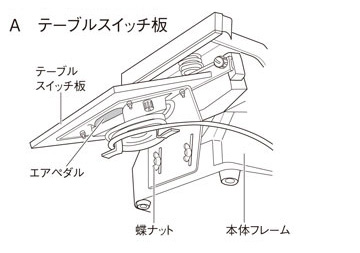

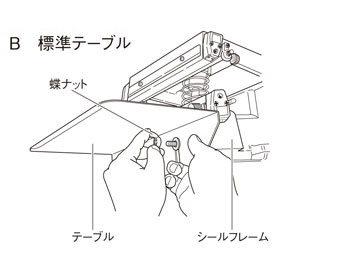

1 テーブルを取り付ける

必要に応じて「テーブルスイッチ板※1」「標準テーブル※2」「特殊テーブル（オプション品）」を取り付けてください。

※1＝FA-200、FA-300シリーズだけへ取り付け可能です。

※2＝FA-450-5だけに標準装備しています。

 

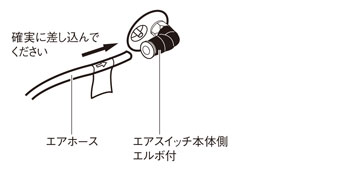

2 エアホースを差し込む

エアペダルホースをエアスイッチ本体側のエルボに確実に差し込んでください。

 

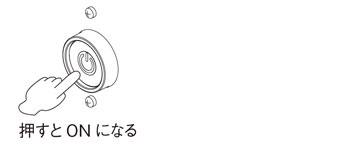

3 電源スイッチON

共通フレーム横の電源スイッチを押してONにするとコントロールユニットのディスプレイ表示の文字が点灯します。

 

4 操作方法の選択

コントロールユニットの「連続運転ON/OFF」ボタンでマニュアル操作か連続運転かの選択ができます。FA-200、FA-300シリーズのマニュアル操作は「テーブルスイッチ板操作」も選択できます。

 

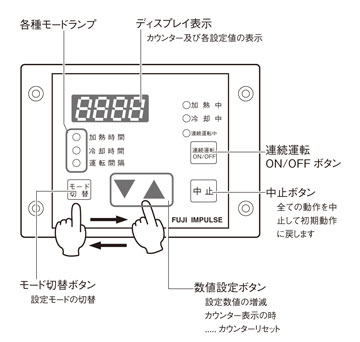

5 コントロールユニットでシール条件の設定

コントロールユニットで加熱時間・冷却時間・運転間隔時間を設定します。
袋（フィルム）の材質、厚さなどにより設定値は変わりますので、異なる袋（フィルム）を使用される時はその都度設定してください。
モード切替ボタンを押すと
カウンター数→加熱時間→冷却時間→運転間隔時間の順にディスプレイに表示されます。
表示させたモードのランプが点灯します。
カウンターモードを選択している時はどのモードランプも点灯しません。

・ 加熱時間の設定

「加熱時間」のモードにして、▲、▼キーで数値を加減して設定します。［0.1～1.6秒の範囲］

・ 冷却時間の設定

「冷却時間」のモードにして、▲、▼キーで数値を加減して設定します。［（設定した加熱時間）秒～5.0秒の範囲］
FAシリーズでは冷却時間を確保するために加熱時間の設定値以下に冷却時間を設定できないようになっています。

・ 連続運転・運転間隔時間の設定

「連続運転」のモードにして、▲、▼キーで数値を加減して設定します。
［（設定した加熱時間の3倍）秒～5.0秒の範囲］
連続運転モードでの運転間隔時間は、加熱時間の3倍になるようにマイコンで設定されています。加熱時間の3倍以下には設定できないようになっています。

 

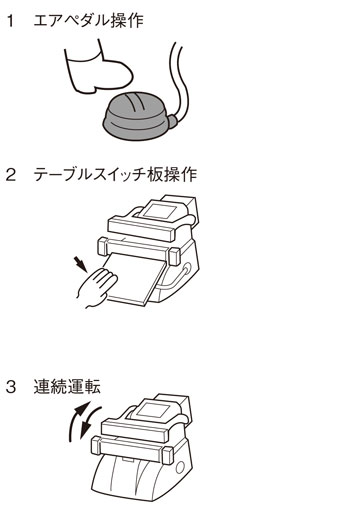

6 選んだ操作方法でシールを行う

・ エアペダル操作

袋をシール部にセットし、エアペダルを踏むと圧着レバーが降りて、シール工程に入ります。

・ テーブルスイッチ板操作

袋をシール部にセットし、テーブルスイッチ板の指定の位置（表示シールが貼ってあります）を軽く押さえると圧着レバーが降りて、シール工程に入ります。

・ 連続運転

コントロールユニットで設定した時間の間隔で圧着レバーが連続して降りてきます。そのタイミングに合わせて袋をシール部にセットし、シール作業を行ってください。「連続運転ON/OFF」ボタンをOFFにすると作動が停止します。

---

 

・ 作業が終了したら、必ず電源スイッチを押してOFFにしてください。

・ 長時間使用されない時は電源コードプラグをコンセントから抜いてください。
